Ref. 63573039
Capteur fourchette optique
Capteur permettant des enregistrements de mouvements rectilignes uniformes, accélérés ou périodiques avec le système ExAO Orphy
MECANIQUE
TP réalisables :
• Etude de la chute libre
• Mouvements rectilignes
• Mouvements rectilignes périodiques
173,00 €

Frais de port 9 €
Livraison en France et Union Européenne, hors D.O.M. et T.O.M. .

Disponibilité : nous consulter
Ref. 63573039
Capteur fourchette optique

173,00 €

Frais de port 9 €
Livraison en France et Union Européenne, hors D.O.M. et T.O.M. .

Disponibilité : nous consulter
Capteur permettant des enregistrements de mouvements rectilignes uniformes, accélérés ou périodiques avec le système ExAO Orphy
MECANIQUE
TP réalisables :
• Etude de la chute libre
• Mouvements rectilignes
• Mouvements rectilignes périodiques

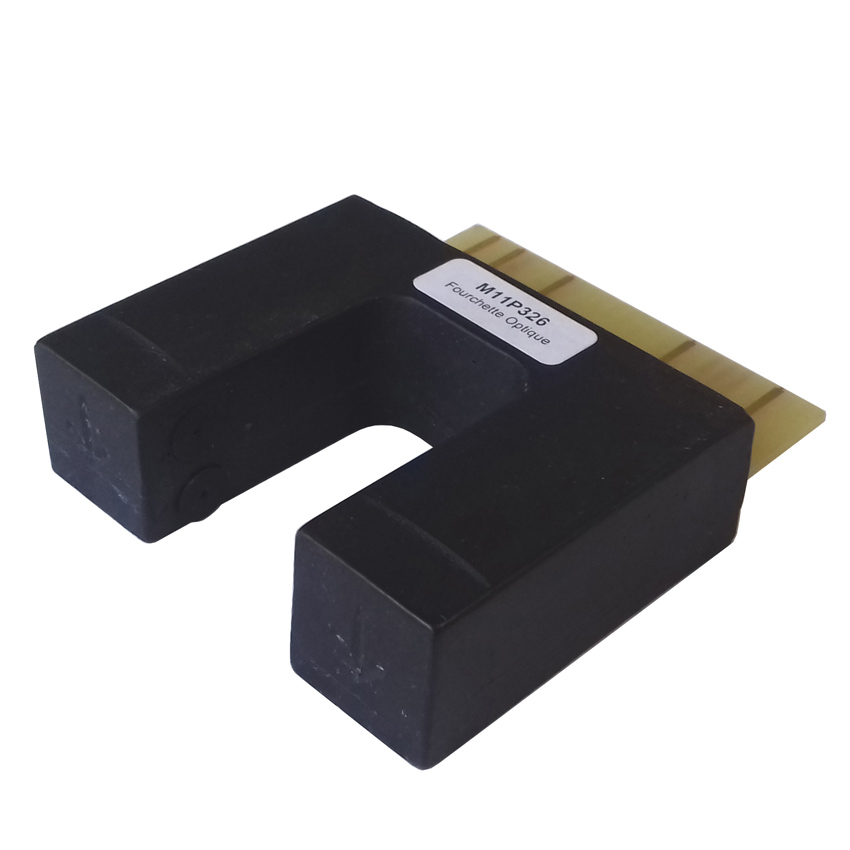

Capteur à double faisceau infra-rouge permettant de détecter le passage d'un objet.

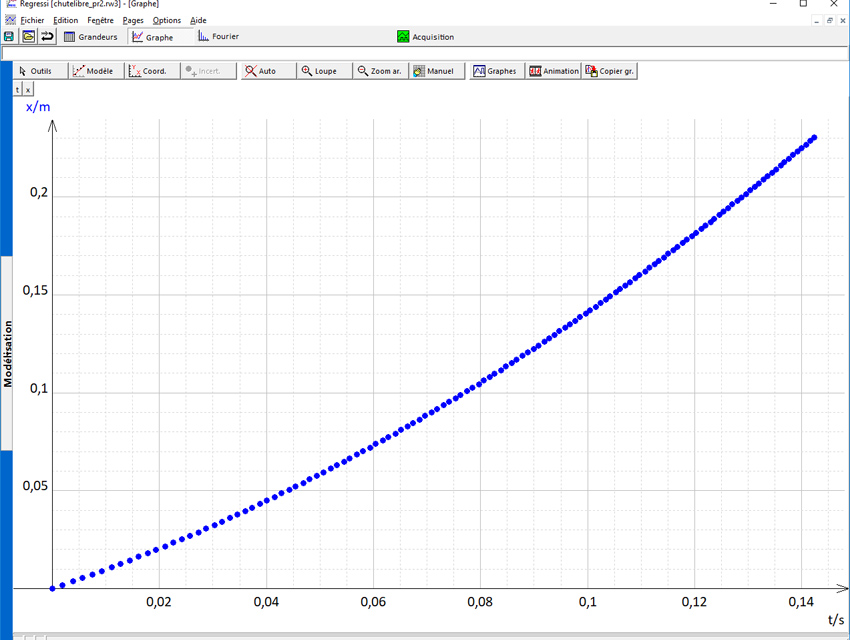

Exemple : enregistrement d'une chute libre
La réglette chute libre est un mobile doté de barreaux opaques espacés d'une distance fixe, connue par le logiciel. Lorsqu'on laisse tomber la réglette dans la fourchette optique, ces barreaux vont couper le rayon IR. Lors de la chute, le système connaitra donc la position exacte de l'objet par rapport au capteur fourchette, et en fonction du temps, avec une précision de 1 µs.
On obtient donc rapidement et facilement près de 130 points de mesures, avec une précision inégalable, qui vont permettre une étude complète du phénomène chute libre (études cinématique et énergétique).

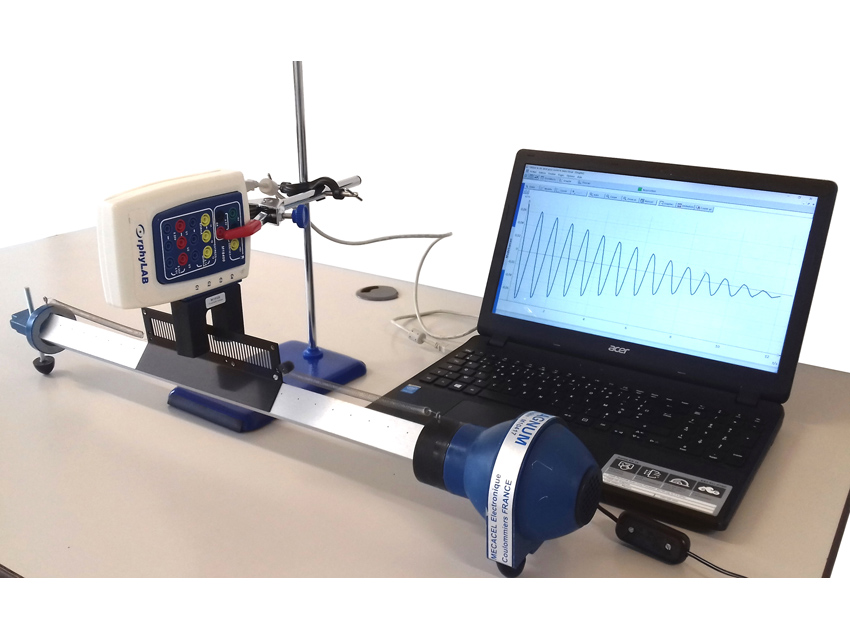

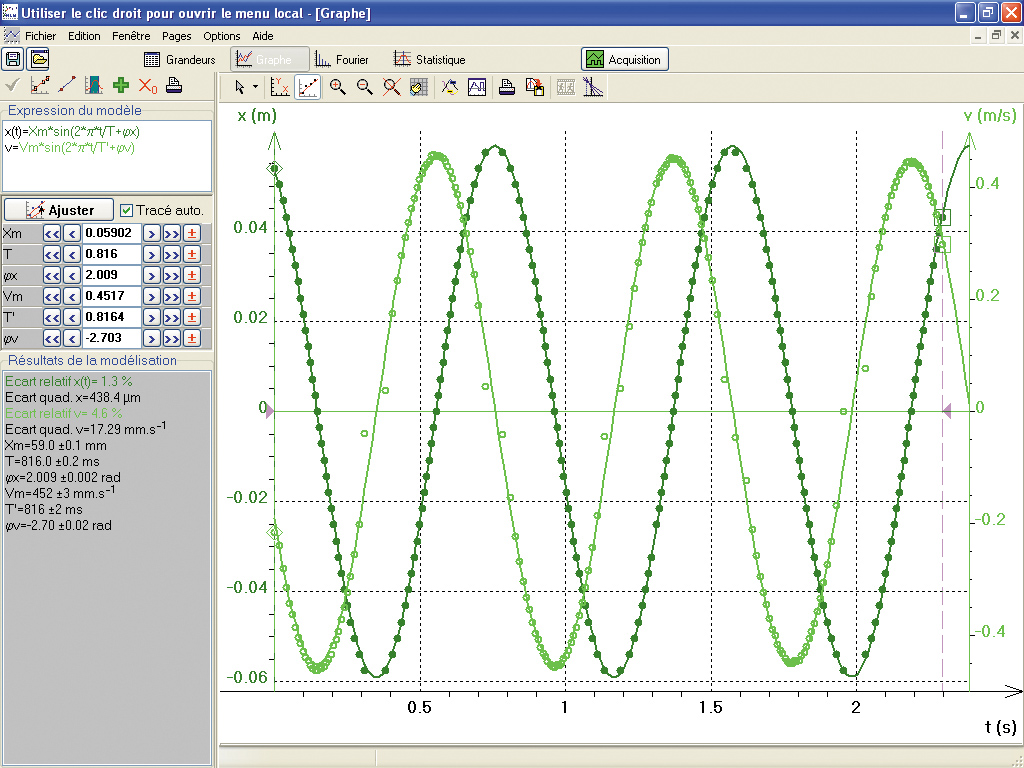

Autre avantage de ce capteur : il est doté de 2 faisceaux IR. Un va donner la date de passage de l'objet au système, l'autre va déterminer le sens de passage. Cette fonctionnalité permet donc l'étude de mouvements oscillants, avec un banc à coussin d'air.

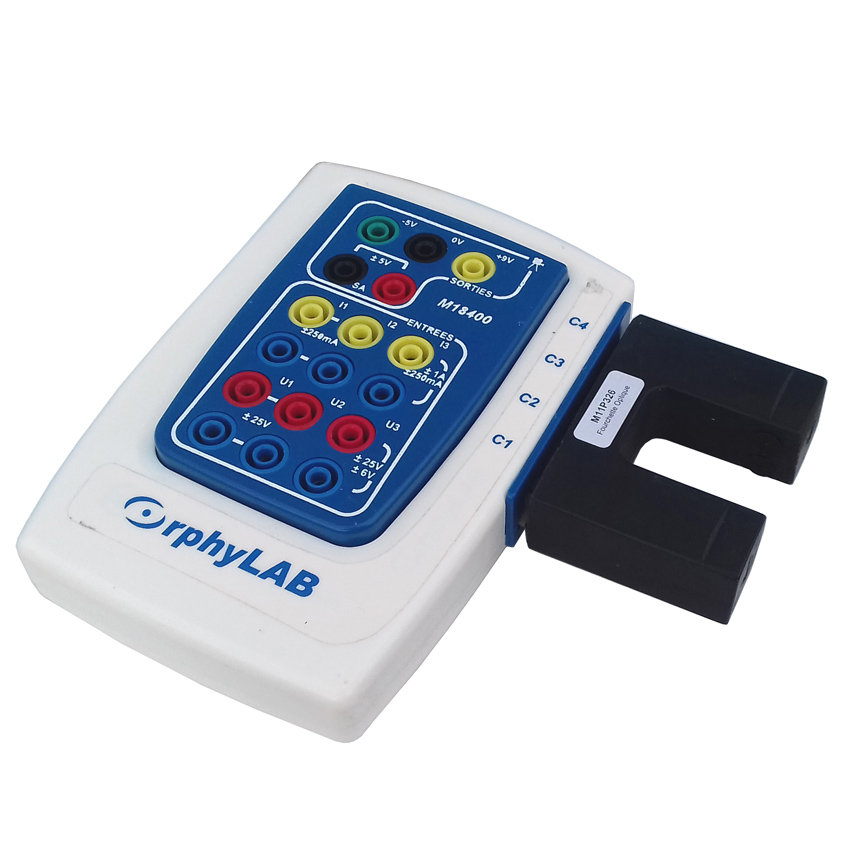

Ce capteur est compatible avec les interfaces Orphy Portable 2, µOrphy et OrphyLAB.
Accessoire nécessaire à l'étude de la chute libre (non fourni) : réglette chute libre.
Exemple : enregistrement d'une chute libre
La réglette chute libre est un mobile doté de barreaux opaques espacés d'une distance fixe, connue par le logiciel. Lorsqu'on laisse tomber la réglette dans la fourchette optique, ces barreaux vont couper le rayon IR. Lors de la chute, le système connaitra donc la position exacte de l'objet par rapport au capteur fourchette, et en fonction du temps, avec une précision de 1 µs.
On obtient donc rapidement et facilement près de 130 points de mesures, avec une précision inégalable, qui vont permettre une étude complète du phénomène chute libre (études cinématique et énergétique).
Démonstration du TP chute libre en vidéo
Autre avantage de ce capteur : il est doté de 2 faisceaux IR. Un va donner la date de passage de l'objet au système, l'autre va déterminer le sens de passage. Cette fonctionnalité permet donc l'étude de mouvements oscillants, avec un banc à coussin d'air.
Ce capteur est compatible avec les interfaces Orphy Portable 2, µOrphy et OrphyLAB.
Accessoire nécessaire à l'étude de la chute libre (non fourni) : réglette chute libre.
