L’OrphyLAB est une interface dotée des caractéristiques essentielles nécessaires à la réalisation de TP d’Ex.A.O., mais sans fonctionnalités superflues qui entrainent souvent dysfonctionnements ou complexité de mise en œuvre.

Ses performances techniques ainsi que la diversité des capteurs disponibles garantissent à l’OrphyLAB de couvrir l’intégralité des besoins de physique-chimie en matière d’expérimentation assitée par ordinateur.

Les fonctionnalités intégrées à la console (alimentations, GBF, voltmètres et ampéremètres) la transforme en un véritable laboratoire de mesure pour un prix inégalé !

Son faible encombrement lui permet de transformer tablettes et PC portables en systèmes d’expérimentations nomades.

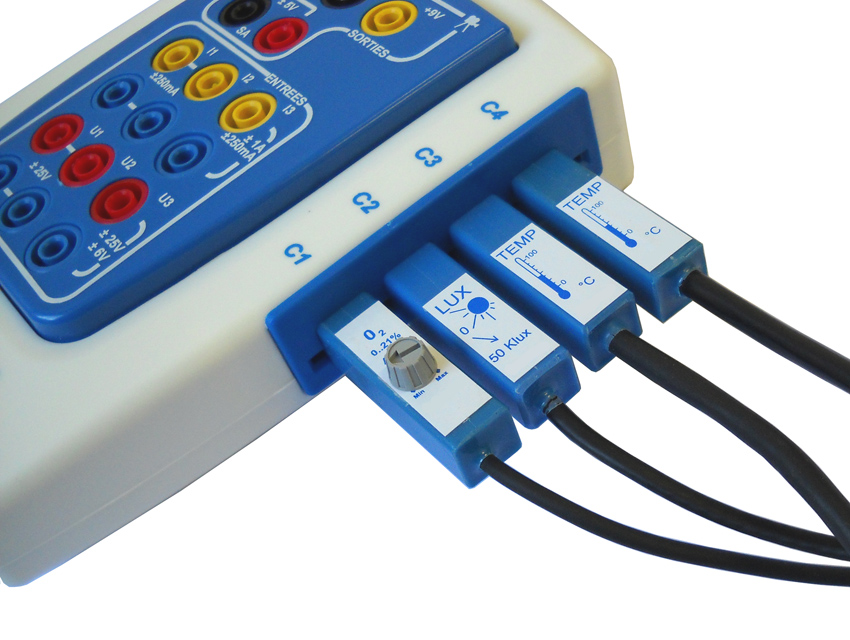

Capteurs disponibles en physique-chimie

Capteurs disponibles en SVT


Caractéristiques techniques

Echantillonnage : 200 ou 500 kHz sur 4 voies en simultané
Convertisseur : 12 bits
Synchronisation : Analogique interne sur 4 voies à 200 ou 500 kHz
Pré-synchronisation : Analogique interne sur 1 à 4 voies
Bande passante : 20 kHz à -3 dB

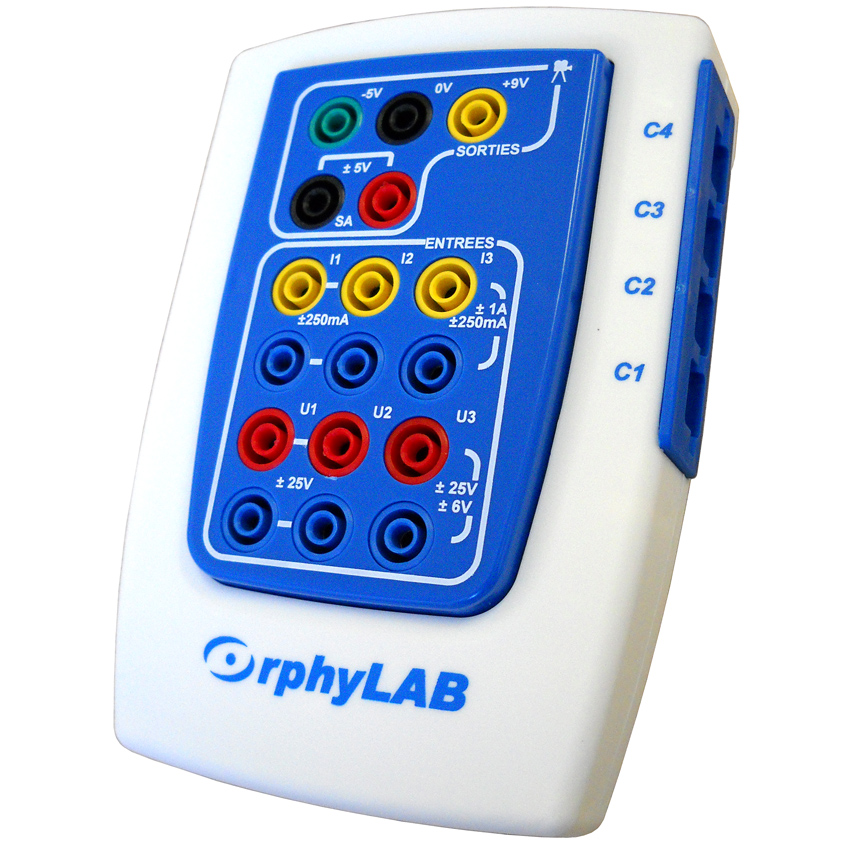

Entrées disponibles en façade via des douilles sécurité 4 mm

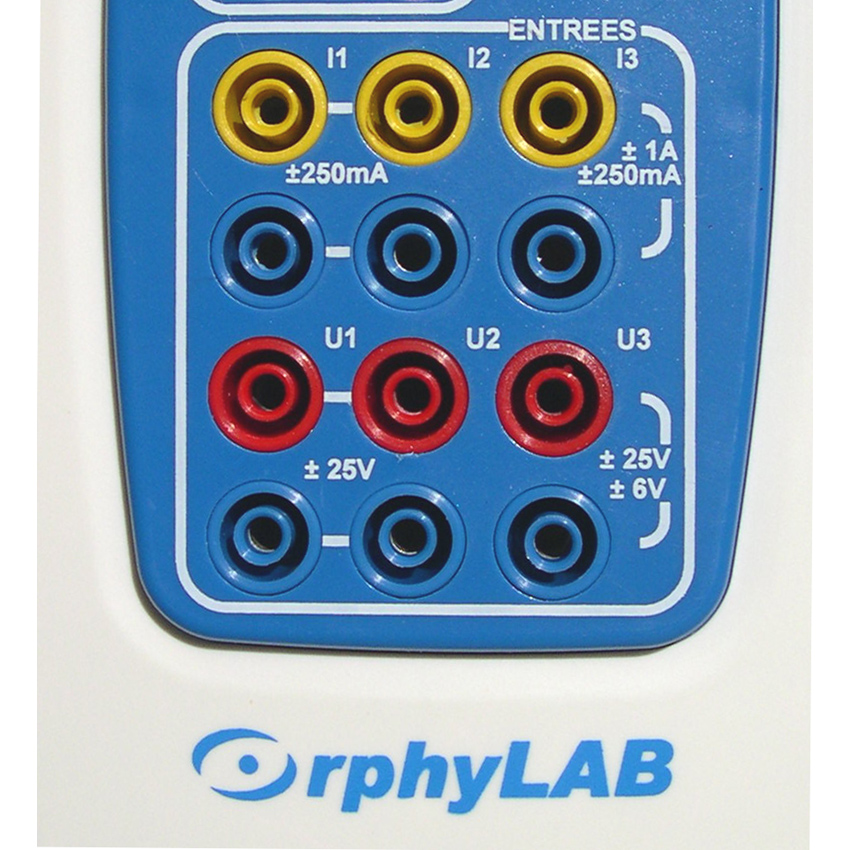

3 entrées voltmètres
• 2 voltmètres mono-calibre : ± 25 V
• 1 voltmètre bi-calibre : ± 25 V ou ± 6 V
3 entrées ampèremètres
• 2 ampèremètres mono-calibre : ± 250 mA
• 1 ampèremètre bi-calibre : ± 1 A ou ± 250 mA

Sorties disponibles en façade via des douilles sécurité 4 mm
• 1 sortie analogique
Sortie analogique ± 5 V avec un courant max. de 50 mA
Sortie utilisable en générateur ± 5 V / 100 kHz sur 200 points programmable
• 2 sorties alimentation
+ 5 V et + 9 V
courant max. de 50 mA sans bloc secteur et 100 mA si OrphyLAB alimenté par le bloc secteur

Connectique : Prise DB9 pour d’éventuelles extensions (caméra rapide, etc...)
Connexion : USB
Compatibilité : Windows XP, Vista, Seven, Windows 8 et 10
Alimentation : Port USB et/ou bloc secteur
Dimensions (h x l x p) - Poids : 160 x 110 x 45 mm - 260 g

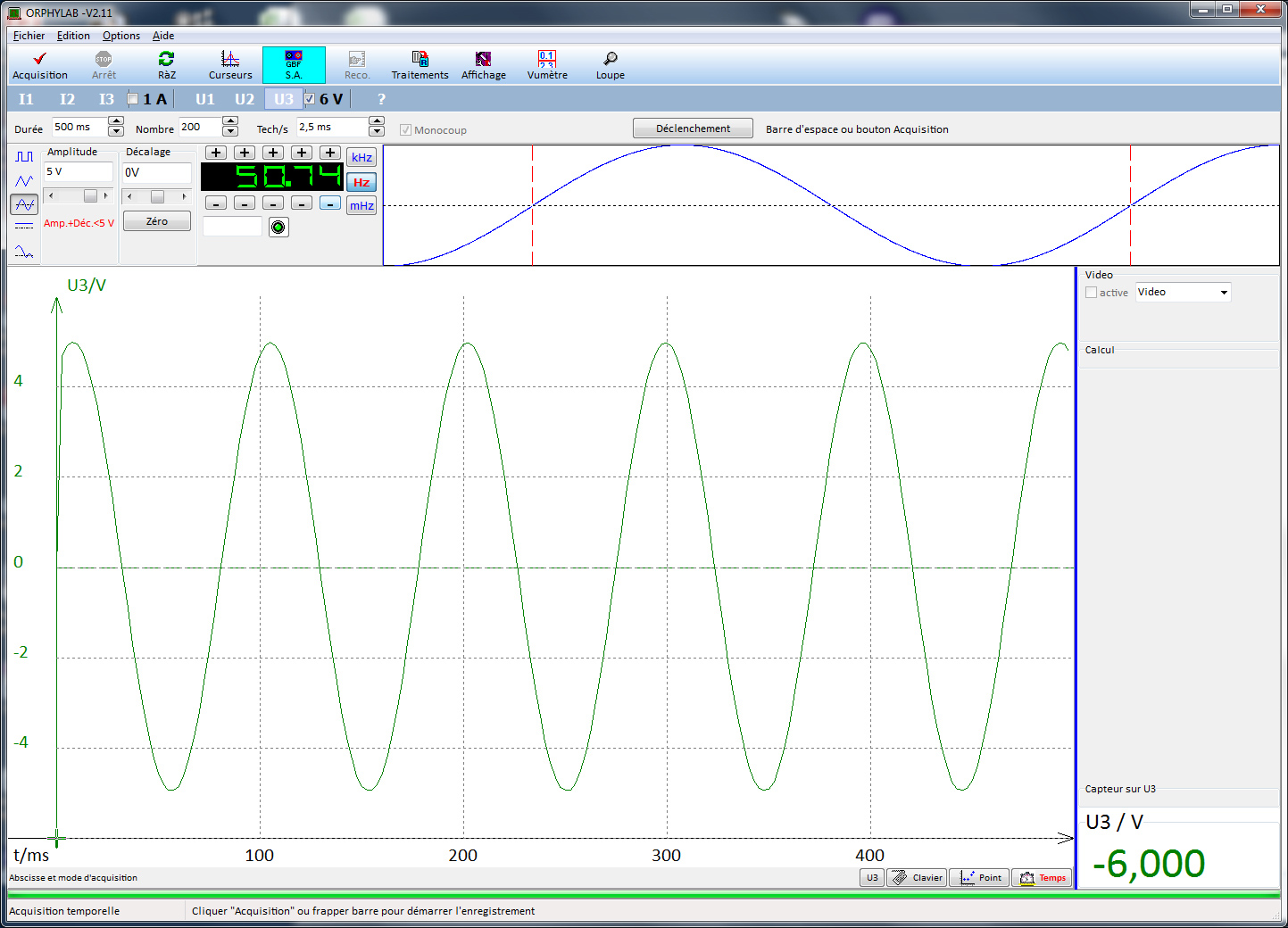

Livré CD-Rom contenant logiciel de pilotage Orphylab, logiciel Régressi, drivers et notice (sur une clé USB), câble USB et bloc secteur.
