Ref. 63443017
Logiciel VirRad 2
Simulateur de la physique liée à la radioactivité, pour réaliser des Travaux Pratiques et pour visualiser les phénomènes
VIRRAD 2 regroupe une suite de logiciels qui remplacent les sources radioactives, les détecteurs et l’électronique informatisée associée, matériel cher et nécessitant des autorisations administratives.
1 200,00 €
Frais de port OFFERTS
Livraison en France et Union Européenne, hors D.O.M. et T.O.M. .
Licence établissement.
Nombre d'installations illimité dans l'enceinte de l'établissement.
Nombre d'installations illimité dans l'enceinte de l'établissement.
Devis ExpressRef. 63443017
Logiciel VirRad 2
1 200,00 €
Frais de port OFFERTS
Livraison en France et Union Européenne, hors D.O.M. et T.O.M. .
Licence établissement.
Nombre d'installations illimité dans l'enceinte de l'établissement.
Nombre d'installations illimité dans l'enceinte de l'établissement.
Simulateur de la physique liée à la radioactivité, pour réaliser des Travaux Pratiques et pour visualiser les phénomènes
VIRRAD 2 regroupe une suite de logiciels qui remplacent les sources radioactives, les détecteurs et l’électronique informatisée associée, matériel cher et nécessitant des autorisations administratives.

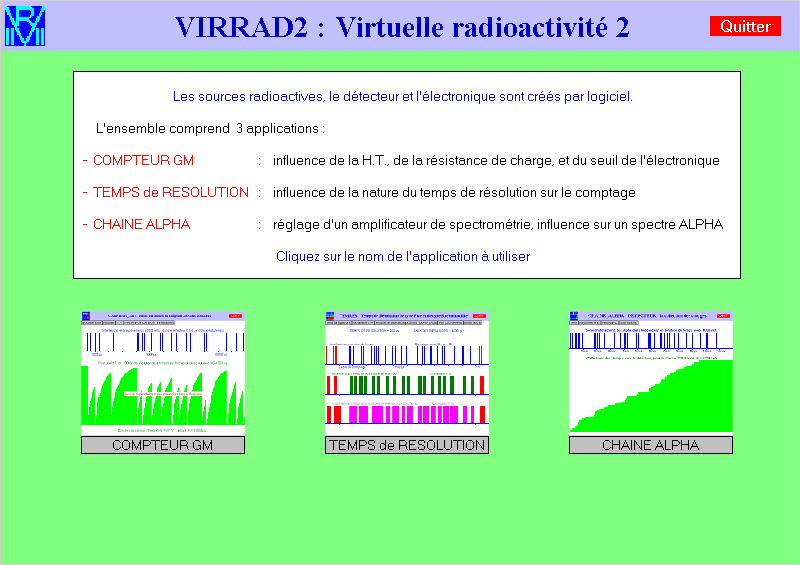

VIRRAD 2 est composé de 3 modules indépendants permettant de travailler sur les activités suivantes :
• Détecteur ou Compteur Geiger Muller
• Temps de Résolution de type FIXE ou de type RECONDUCTIBLE
• Chaîne de mesure des ALPHA
VIRRAD 2 s’utilise comme un dispositif expérimental réel. L’étudiant définit les paramètres (isotope, taux d'interactions,constante de temps...) puis démarre l’acquisition des données.
Les logiciels s’utilisent en fonction de la pédagogie utilisée (observation, réglages, mesures, statistiques, analyse).
FONCTIONNALITES DU SIMULATEUR

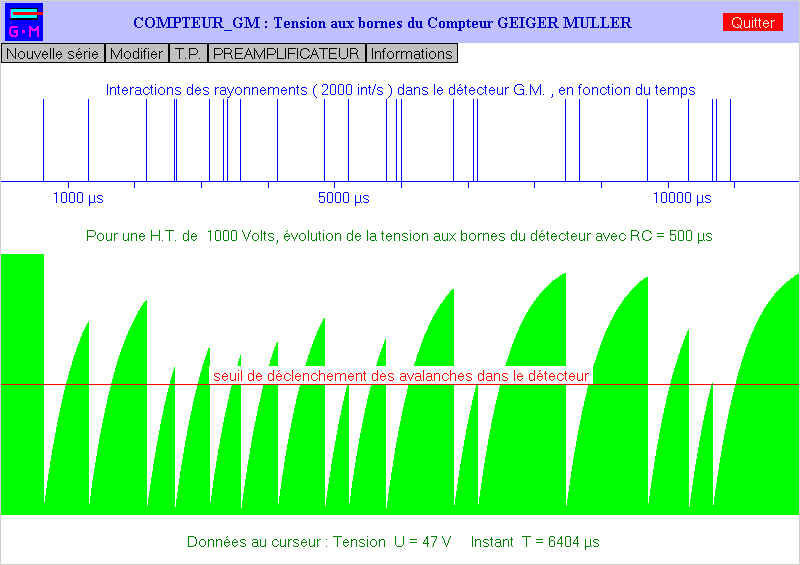

Compteur GM
Une visualisation du fonctionnement du détecteur permet de se sensibiliser sur l'action de la Haute Tension appliquée au détecteur ainsi que de la constante de temps RC.
La mesure du Temps Mort du détecteur pourra se déterminer en utilisant l'oscilloscope intégré, ou en utilisant la "méthode des 2 sources".
Un seuil du discriminateur d'amplitude situé entre le préamplificateur et l'échelle de comptage, pourra être réglé, modifiant ainsi la valeur du Temps de Résolution et le type.
La mesure du Temps de Résolution de la chaîne de comptage pourra se déterminer en utilisant l'oscilloscope intégré, ou en utilisant la "méthode des 2 sources".

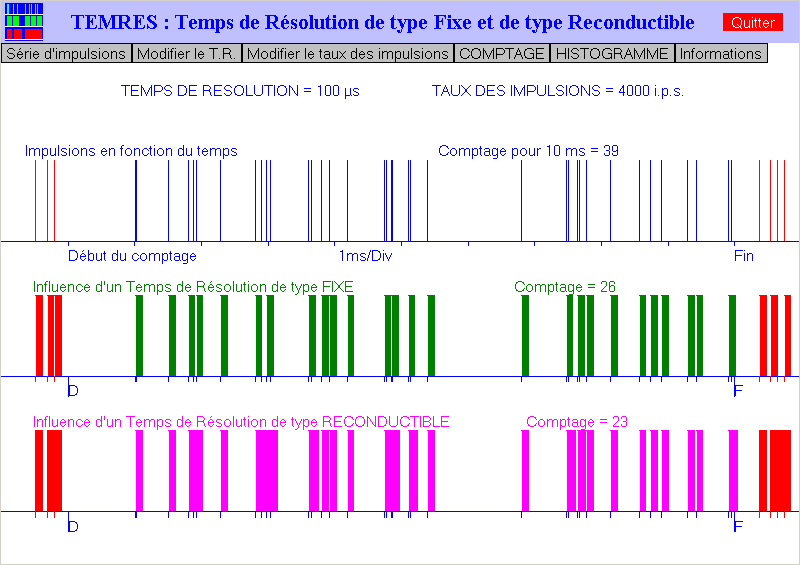

Temps de résolution
Une visualisation simultanée de l'action du Temps de Résolution de type FIXE et de type CUMULATIF sur des impulsion de détection est disponible.
Le comptage avec les deux type de T.R. est simultané et permet une comparaison entre les deux types en fonction de la valeur du T.M. et du taux des impulsions de détection.
L'histogramme des comptages avec un T.R. permet d'étudier les lois qui régissent la variance en fonction du type de T.R., de sa valeur et du taux des impulsions de détection.

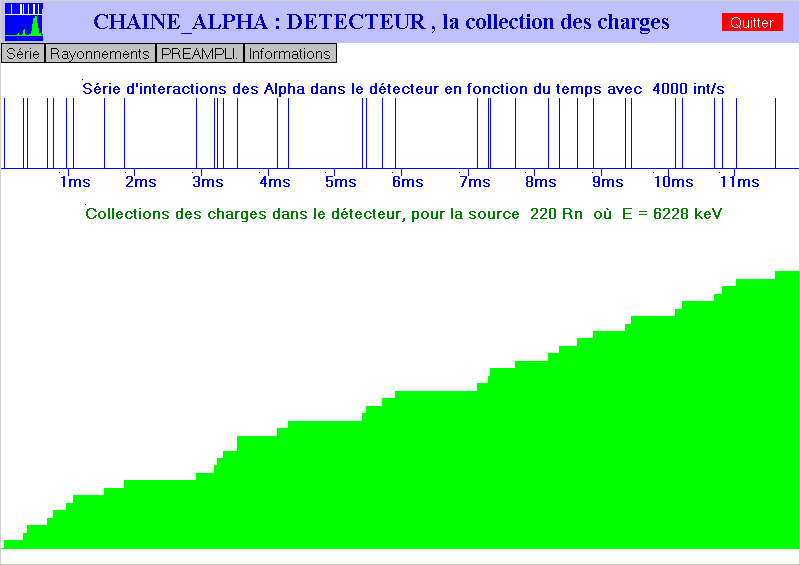

Chaîne de mesure ALPHA
La visualisation des signaux électriques des différents modules de la chaîne est disponible.
L'ensemble comprend :
- des sources ALPHA, un générateur d'impulsions périodique ou aléatoires
- un détecteur au silicium
- un préamplificateur, un amplificateur de spectrométrie, un convertisseur analogique-numérique
- un le logiciel de spectrométrie associé à une bibliothèque de données sur les ALPHA
Le taux des interactions se situe entre 500 et 100000 int/s pour les sources et pour les impulsions issues des générateurs
• Détecteur ou Compteur Geiger Muller
• Temps de Résolution de type FIXE ou de type RECONDUCTIBLE
• Chaîne de mesure des ALPHA
VIRRAD 2 s’utilise comme un dispositif expérimental réel. L’étudiant définit les paramètres (isotope, taux d'interactions,constante de temps...) puis démarre l’acquisition des données.
Les logiciels s’utilisent en fonction de la pédagogie utilisée (observation, réglages, mesures, statistiques, analyse).
FONCTIONNALITES DU SIMULATEUR
Compteur GM
Une visualisation du fonctionnement du détecteur permet de se sensibiliser sur l'action de la Haute Tension appliquée au détecteur ainsi que de la constante de temps RC.
La mesure du Temps Mort du détecteur pourra se déterminer en utilisant l'oscilloscope intégré, ou en utilisant la "méthode des 2 sources".
Un seuil du discriminateur d'amplitude situé entre le préamplificateur et l'échelle de comptage, pourra être réglé, modifiant ainsi la valeur du Temps de Résolution et le type.
La mesure du Temps de Résolution de la chaîne de comptage pourra se déterminer en utilisant l'oscilloscope intégré, ou en utilisant la "méthode des 2 sources".
Temps de résolution
Une visualisation simultanée de l'action du Temps de Résolution de type FIXE et de type CUMULATIF sur des impulsion de détection est disponible.
Le comptage avec les deux type de T.R. est simultané et permet une comparaison entre les deux types en fonction de la valeur du T.M. et du taux des impulsions de détection.
L'histogramme des comptages avec un T.R. permet d'étudier les lois qui régissent la variance en fonction du type de T.R., de sa valeur et du taux des impulsions de détection.
Chaîne de mesure ALPHA
La visualisation des signaux électriques des différents modules de la chaîne est disponible.
L'ensemble comprend :
- des sources ALPHA, un générateur d'impulsions périodique ou aléatoires
- un détecteur au silicium
- un préamplificateur, un amplificateur de spectrométrie, un convertisseur analogique-numérique
- un le logiciel de spectrométrie associé à une bibliothèque de données sur les ALPHA
Le taux des interactions se situe entre 500 et 100000 int/s pour les sources et pour les impulsions issues des générateurs
