I Objectifs

	Pouvoir suivre l'évolution d'une pression, température, éclairement, sur plusieurs heures, jours, ou semaines en l'absence de l'opérateur, ordinateur éteint (mais Orphy allumé!)
	Réaliser un enregistrement barométrique sur une durée longue
	Utilise le mode déconnecté d'Orphy GTI / Portable2 (n'existe actuellement que pour ces 2 interfaces)
	Étudier la corrélation entre température, éclairement, pression, et différents facteurs (apports diurnes, plages programmées de chauffage, etc.).

II Montage

A. Capteurs

	Le capteur de pression doit être celui de pression absolue, calibre 2.5 bars (=2500 hPa)
	Prendre comme capteur de température le capteur 0/100°C, ou même –40/+100 si les températures mesurées risquent d'être négatives
	Attention aux prises de branchement de chacun de ces capteurs sur Orphy. Si Orphy portable, prendre les 3 capsules correspondantes.

1. Cas des nouveaux capteurs DB15 à reconnaissance auto

Consulter la fiche technique des nouveaux capteurs DB15 Micrelec:

pression absolue 2.5 hPa luxmètre température 0/100°C

cliquer ici pour visionner l'étalonnage

Penser à brancher les haut-parleurs!

cliquer ici pour visionner l'étalonnage

2. Cas des anciens capteurs à prise DIN 6 broches

L'adaptateur se branche sur le côté gauche de GTI2, directement sur la carte du connecteur d'extension (à la place de la platine de raccordement)

Sur ORPHY GTI2, les prises DIN 6 broches repérées A à F n'existent plus: il suffit alors de brancher l'adaptateur DIN pour GTI2 réf M12G504 pour disposer de ces prises ( sur lesquelles se branche le module Transel, l'ancien module de pression, etc).

Consulter la fiche technique des anciens capteurs DIN6 Micrelec:
pression absolue 2.5 hPa	luxmètre	température 0/100°C

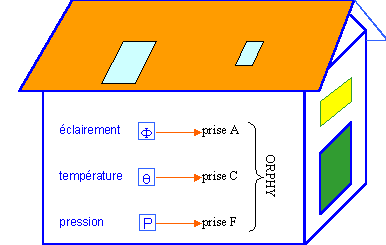

B. Schéma de principe

	Placer les capteurs à l'endroit souhaité pour l'étude (intérieur, extérieur, ...); la pression atmosphérique est évidemment la même à l'intérieur qu'à l'extérieur
	Placer le capteur luxmètre (éclairement) assez haut, de façon que le passage d'une personne ou d'un véhicule ne vienne pas perturber momentanément les mesures.

ATTENTION à l'emplacement choisi pour les capteurs de TEMPERATURE et d'ECLAIREMENT

III. Acquisitions en mode déconnecté

Ordinateur ÉTEINT (donc Orphy déconnecté de la liaison série), les mesures sont stockées dans la mémoire vive d'Orphy au fur et à mesure des acquisitions. Elles seront rapatriées vers le logiciel d'acquisition lors de son prochain lancement.

A. Configuration du logiciel d'acquisition

Abscisse:

Voies actives:

Enregistrement:

Déclenchement (synchro):

Temps

t

EAx:

Variable:

Signe:

Cal:

Unité:

Nombre points:

Durée:

manuelle:

* la fermeture du logiciel en mode déconnecté

EAx

F

+(*)

250

lux

100 à 8000
(***)

15 min à n jours (***)

EAy

P

+(*)

2.5

bar(**)

EAz

q

+(*)

100

°C

(*) avec zéro en bas de l'écran
(**) ou hPa dans les dernières versions du logiciel d'acquisition.

(***) pour pouvoir utiliser le mode "déconnecté" (=ordinateur éteint) avec GTI2/GTS2, la durée de balayage doit être supérieure à 15 minutes et l’intervalle de temps entre deux acquisitions supérieur à 10 secondes.

Charger l'acquisition pré réglée:

* avec ORPHY-GTS2 * avec ORPHY-GTI2

* avec Orphy USB ou PORTABLE 2

B. Protocole d'acquisition

1. Lancement de l'acquisition

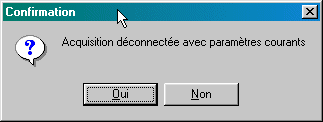

Une fois tous les paramètres réglés, cliquer sur le bouton de droite , choisir "Mode déconnecté"; valider le message de confirmation: la fenêtre logicielle se ferme automatiquement:

Vous pouvez alors éteindre votre ordinateur et partir en vacances, MAIS IL FAUT LAISSER ORPHY SOUS TENSION!

2. Vérification en cours d'acquisition; prolongement éventuel

A l'ouverture du logiciel, un message avertit que le mode déconnecté est en cours. Après validation, trois choix s'offrent alors:

Poursuivre l'acquisition jusqu'à la fin de la durée choisie initialement: il faut alors SEULEMENT FERMER la fenêtre logicielle

Allonger cette durée: cliquer sur le bouton et valider ou non le message de confirmation; puis FERMER la fenêtre logicielle

Arrêter définitivement l'acquisition (et l'exploiter): voir paragraphe §3 ci-dessous.

3. Terminer et transférer l'acquisition

Cliquer sur le bouton et valider éventuellement le message de confirmation

demander le transfert vers la partie tableur grapheur de Regressi en cliquant sur .

En fin d'acquisition, cliquer sur le bouton pour transférer vers Regressi.

C. Variables transférées

Ä t, P et

Dans la fenêtre 'Graphiques' (menu Fenêtre/graphe Variables), clic-D pour choisir 'Coordonnées' dans le menu contextuel, ou clic-G sur l'icône correspondante ; vérifier (ou modifier pour) qu'on ait bien:

t en abscisses

F en ordonnées (par exemple à gauche)

clic-G sur le bouton , choisir t en abscisses et q en ordonnées dans le nouvel onglet qui apparaît (1 onglet=1 courbe affichée dans le graphe)

procéder de même pour superposer la variable F

On a ainsi la représentation graphique de F, P, et q =f(t).

IV Exploitation: exemple

A. Format d'affichage du temps

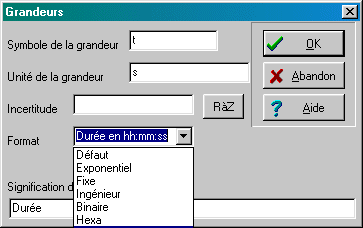

Le format du temps en secondes est inadapté aux grandes durées: dans la fenêtre "Grandeurs" cliquer sur l'onglet "Variables: double-cliquer sur l'en-tête de la colonne "t" et y ouvrir la liste déroulante du Format. On peut alors choisir:

durée en heures/ minutes/ secondes

date (NB: dans ce cas décocher la case "Ajouter l'origine")

pour la variable temporelle.

Observer la modification sur le graphique (dans certaines versions de Regressi, il faut forcer le rafraîchissement de l'affichage en fermant puis rouvrant la fenêtre Graphique).

B. Échelle manuelle d'affichage de la pression

Les variations relatives de la pression atmosphérique sont trop faibles pour apparaître nettement sur le graphe: choisir l'échelle manuelle en cliquant sur pour indiquer comme minimum de P 900 mbars ou plus; valider. Il faut évidemment décocher la case "Zéros Y identiques".

C. Faire parler les courbes…

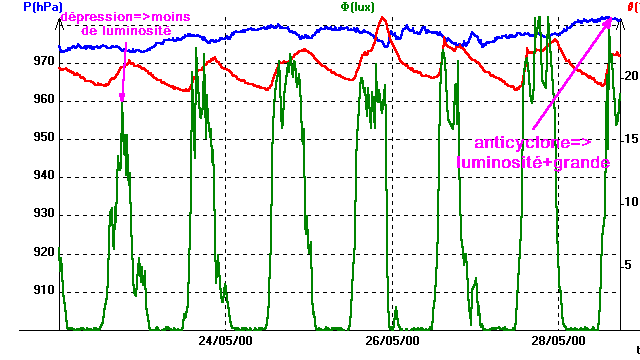

L'exemple montré ci-dessous a utilisé des capteurs placés dans une salle de classe, à 1 mètre derrière une fenêtre, à une période où le chauffage central est coupé:

Charger le fichier Regressi

La courbe d'éclairement indique de façon évidente par sa périodicité l'alternance des jours et des nuits, idem pour celle de température.

La corrélation nette entre les deux montre aussi l'effet du réchauffement diurne extérieur sur la température de la salle: cette température commence à s'élever dès le début du jour et inversement s'abaisse la nuit; mais cet abaissement débute bien avant la fin de la journée: on peut faire l'hypothèse (qui s'avère exacte) que la salle est exposée Est plutôt que Ouest. Ceci est confirmé par le fait que la courbe F(t) indique toujours une luminosité plus forte le matin que l'après-midi.

Le maximum d'éclairement diurne, plus faible le 1er jour, est probablement lié à un temps plus nuageux (régime dépressionnaire): corollairement, on peut remarquer que la température reste plus faible ce jour là.

La lente remontée barométrique est cohérente avec l'augmentation moyenne des températures des premiers jours (régime anticyclonique).

Paradoxalement, une baisse de pression temporaire et courte a correspondu à une pointe extrême de température….

C. Exercice d'application

On pourra exercer avec intérêt sa sagacité sur les données du fichier suivant:

Charger le fichier Regressi d'exercice

*******

Cliquer ici pour ouvrir la documentation complète de Regressi
